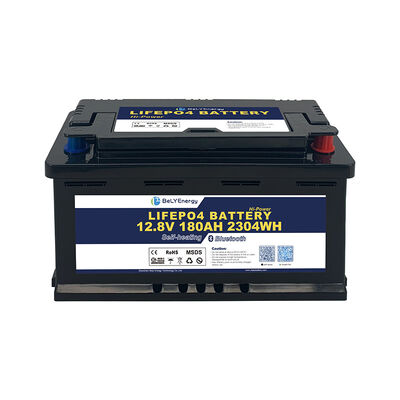

بطارية ليثيوم فوسفات الحديد 12 فولت 180 أمبير في الساعة في علبة H8 DIN ونظام إدارة البطارية الذكي
1. خلايا EVE منشوريه جديدة من الدرجة A لضمان عمر دورة طويل وأداء جيد.

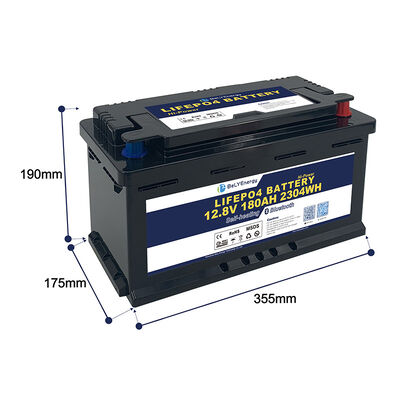

2. أبعاد مثالية للتركيب تحت المقعد مع حجم علبة H8 DIN: 353 مم × 175 مم × 190 مم.
3. موازن سلبي ونشط مدمج.
4. الاتصال بأجهزة Victron والاتصال المتوازي بين البطاريات اختياري.
5. أقصى تيار تفريغ: 200 أمبير
6. خلايا منشوريه معتمدة من UL1642 و UN38.3 و ICE62619، وحزم CE و UN38.3 و MSDS.7. تتوفر توصيلات السلسلة والتوازي.
8. بلوتوث وتسخين ذاتي مضمن.
1. معلومات عامة
تحدد هذه المواصفة أداء حزمة بطارية LiFePO4 القابلة لإعادة الشحن BLY-LFP-12V 180AH
BLH التي تصنعها شركة Shenzhen Bely Energy Technology Co., Ltd. تصف النوع والأداء والخصائص الفنية والتحذير والحذر من حزمة البطارية. 1.1 نظام إدارة البطارية
نظام إدارة البطارية
يضمن نظام إدارة البطارية (BMS) المثبت في كل بطارية أنه في حالة انخفاض الجهد أو الحمل الزائد، يتم إيقاف تشغيل البطارية وتشغيلها تلقائيًا مرة أخرى بمجرد حل المشكلة.
1.2 استبدال البطارية الموجودة بسهولة
أبعاد الغلاف متطابقة مع بطاريات AGM الأكثر شيوعًا أو حمض الرصاص أو GEL. مع أقطاب دائرية متوفرة اختياريًا، يمكن أيضًا استخدام القطب الموجود، ويمكن إعادة استخدام الأطراف. ليس من الضروري استبدال حامل البطارية أو تغيير هيكل التحميل.
1.3 مجالات التطبيق
مجالات تطبيق هذه البطارية مخصصة على وجه التحديد للمركبات الترفيهية. بطاريات الليثيوم متنوعة. على وجه الخصوص، ستكون المنازل المتنقلة، والطاقة الشمسية، والقوارب الإلكترونية، والدراجات البخارية الكهربائية، وعربات الجولف أو السيارات الإلكترونية / الكراسي المتحركة وآلات التنظيف مجهزة بها في كثير من الأحيان.
1.4 شحن البطارية
استخدم شاحن بطارية الليثيوم المناسب. انتظر حتى يتم شحن البطارية بالكامل.
1.5 الأداء / الكفاءة
بطارية
BeLY LiFePo4 يمكنها أن تفعل أكثر من 96٪ من الطاقة المتاحة مباشرة للحفظ. يتم استخدام 100٪ من السعة الموجودة بنفس جهد الخرج.2. مواصفات البطارية
المواصفات الكهربائية
| المواصفات الميكانيكيةالأبعاد (الطول × العرض × الارتفاع) | 12.8 فولتالأبعاد (الطول × العرض × الارتفاع) | ||
| 353 × 175 × 190 مم | السعة الاسمية | 180 أمبير في الساعة | الوزن الصافي |
| 15.5 كجم | السعة @0.2C | > 290 دقيقة | نوع الطرف |

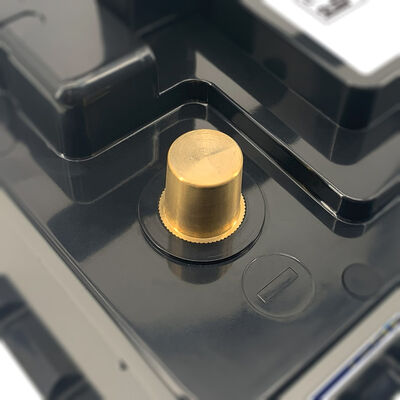

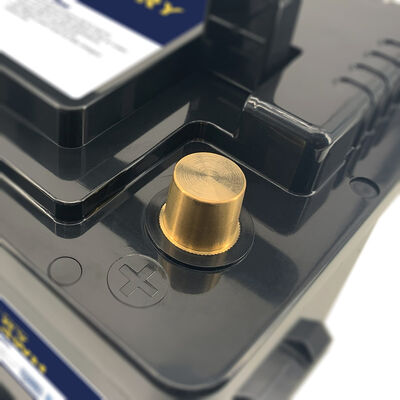

| SAE+M8 | الطاقة | 2304 واط في الساعة | عزم الدوران الطرفي |
| 10-15 نيوتن متر | المقاومة | ≤10mΩ | مادة العلبة |
| ABS | كفاءة التفريغ | >99% | حماية الغلاف |
| IP65 | التفريغ الذاتي | <3% في الشهر | اتصالات الوحدات |
| 4S1P | مواصفات الشحن | ||
| مواصفات التفريغ | أقصى تيار شحن | ||
| 200 أمبير<1 شهر | تيار التفريغ<1 شهر | ||
| موصى به | 350 أمبير ( |
≤50A الحد الأقصى لتيار التفريغ النبضي |
350 أمبير ( |
|
<5S) جهد الشحن |
14.2~14.6 فولت | جهد قطع التفريغ | 10 فولتجهد قطع الشحن |
| 14.4 فولت | جهد إعادة التوصيل | 12 فولت | جهد إعادة التوصيل |
| 14.0 فولت | حماية ماس كهربائى | 3.4 فولت | جهد موازنة الخلايا |
| 3.4 فولت | قيمة فرق جهد الخلايا لفتح الموازنة | 15mV (موازن سلبي) | 30mV (موازن نشط) |
| تيار التوازن السلبي | 50-100 مللي أمبير | ||
| تيار التوازن النشط |
1-5 أمبير مواصفات درجة الحرارة |
||
| درجة حرارة التفريغ | -4~140 درجة فهرنهايت (-20 ~60 درجة مئوية) | ||
| درجة حرارة الشحن | 32~140 درجة فهرنهايت (0 درجة مئوية~+60 درجة مئوية) | ||
| نطاق درجة حرارة التخزين<1 شهر | |||
| -4~122 درجة فهرنهايت (-20 درجة مئوية~+50 درجة مئوية) | نطاق درجة حرارة التخزين >1 شهر | ||
| 23~104 درجة فهرنهايت (-5 درجة مئوية~+40 درجة مئوية) | حماية درجة حرارة FET (مدمجة) | ||
| 194 درجة فهرنهايت (90 درجة مئوية) | 3. نظام إدارة البطارية (BMS) | ||
| يضمن نظام إدارة البطارية (BMS) المدمج في كل بطارية إيقاف تشغيل البطارية في حالة انخفاض الجهد أو الحمل الزائد وتشغيلها تلقائيًا مرة أخرى بمجرد حل المشكلة. | - حماية الخلية من انخفاض الجهد عن طريق إيقاف تشغيل الحمل في الوقت المناسب. | ||
| - حماية الخلية من الجهد الزائد عن طريق تقليل تيار الشحن أو إيقاف عملية الشحن. | - إيقاف تشغيل النظام في حالة ارتفاع درجة الحرارة. | ||
- يتم إيقاف شحن البطارية في حالة انخفاض درجة الحرارة.
- يتم دمج الموازن السلبي والنشط في BMS.
- الاتصال بأجهزة Victron والاتصال بين البطاريات هي ميزات اختيارية للتخصيص.
4. فوائد البطارية
بطارية جر/تخزين عالية الأداء
نظام إدارة البطارية (BMS) مدمج
تقنية الليثيوم الآمنة (LiFePO4)
عمر دورات مرتفع أكثر من 3000 مرة @ 100% DODتيار تفريغ مستمر أقصى مرتفع
وزن أخف بكثير مقارنة ببطارية حمض الرصاص
قابلة للاستبدال بواحد لواحد مع بطارية حمض الرصاص
لا ترفع البطارية أبدًا من الأطراف، ولكن من المقابض فقط.
المنازل المتنقلة، والكرفانات، والمركبات الترفيهية
الخلايا الكهروضوئية، وأنظمة الطاقة الشمسية، والطاقات المتجددة
بطارية جر/تخزين عالية الأداء
الصيد، ومحركات القوارب الكهربائية، والسونار
إمداد الطاقة المتنقل، والتخييم، والترفيه
إمداد الطاقة في حالات الطوارئ/UPS
6. التخزين والنقل
يجب تعبئة البطارية وحمايتها جيدًا أثناء النقل.
يجب نقل بطارية الليثيوم وفقًا لقواعد النقل، ويجب دائمًا اتباعها (رمز النقل UN3480/UN38.3).
لا ترفع البطارية أبدًا من الأطراف، ولكن من المقابض فقط.
يجب تخزين البطارية في درجات حرارة تتراوح من -10 درجة مئوية إلى +30 درجة مئوية. أثناء النقل، يجب أن تكون البطارية مشحونة بنسبة 50-60%.
يجب شحن البطارية كل ثلاثة أشهر للحفاظ عليها نشطة بحيث تعمل دائمًا بأقصى طاقة.
7. تعليمات مهمة
لا تفتح بطارية LiFePO4 دون استشارة الوكيل. يؤدي الفتح غير المصرح به للبطارية إلى إبطال ضمان الشركة المصنعة.
• استخدم البطارية فقط للتطبيق الذي تم تخصيصها له.
• لا تقصر دائرة بطارية LiFePO4. يجب أن تمر توصيلات الكابلات بالمستهلكين عبر نسخة احتياطية للحماية.
• لا يجوز إجراء التركيب والصيانة إلا بواسطة متخصصين مؤهلين.
• لا تعرض لأشعة الشمس المباشرة الدائمة. الحماية من آثار الحرارة. يمكن أن تتلف درجات الحرارة التي تزيد عن +60 درجة مئوية البطارية.
• استخدم فقط أجهزة الشحن المتوافقة. البطارية في تخزين أطول لجميع أجهزة الفصل.
• انتبه إلى التجميع السليم.
• تجنب التلف من أي نوع، على سبيل المثال عن طريق السقوط أو الحفر وما إلى ذلك (خطر حدوث ماس كهربائي).
• احتفظ دائمًا بالبطارية جافة ونظيفة.
• لاحظ علامات (+) و (-) الموجودة على بطارية LiFePO4 والجهاز وانتبه إلى القطبية الصحيحة.
• قد تختلف سعة الدورة بسبب التغير في درجة حرارة التشغيل ومعدل الشحن والتفريغ عن السعة الاسمية.
• مناسبة للتوصيل المتوازي بحد أقصى أربع بطاريات (إذا كنت بحاجة إلى توصيل سلسلة، فيجب تخصيص BMS بتكلفة أعلى).
قبل التوصيل، قم بتوصيلها بنفس مستوى الشحن. لا ينبغي توصيل البطاريات من الشركات المصنعة المختلفة أو الأنواع المختلفة ببعضها البعض.
8. قم بتركيب بطارية LiFePO4
بطاريات الليثيوم LiFePo4 ثقيلة. تأكد من أنها مناسبة وآمنة وقم دائمًا باستخدام معدات النقل المناسبة.
في حالة وقوع حادث، يمكن أن تصبح البطاريات غير المؤمنة مقذوفًا! تعامل دائمًا بعناية مع بطاريات الليثيوم.
تأكد تمامًا من أن بطارية LiFePO4 غير متصلة بقطبية معكوسة.
إذا تم توصيل البطارية بشكل غير صحيح، فسوف تتضرر إلكترونيات BMS بشكل لا يمكن إصلاحه ويجب استبدالها بلوحة BMS جديدة. هذه ليست حالة ضمان.
فيديو
|
|
