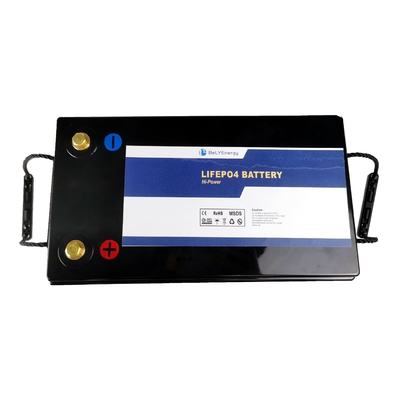

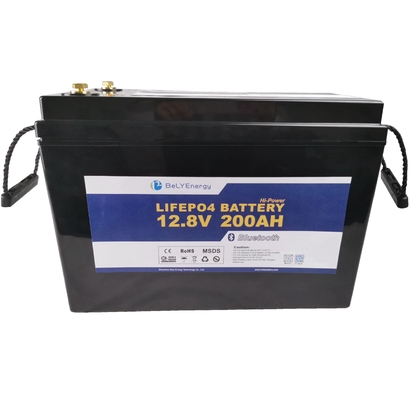

تحكم BMS ببطارية LiFePO4 بقوة 12 فولت و 200 أمبير في الساعة مزودة بتقنية البلوتوث في الوقت الفعلي

يوفر 12V 200AH LiFePO4 أمانًا يتحكم فيه BMS وعمرًا طويلًا وأداء شحن سريعًا وبلوتوث في الوقت الفعلي

1. وصف المنتج

تم تصميم بطاريات الليثيوم من BeLY باستخدام خلايا LiFePO4 أو LFP الأكثر أمانًا.الجهد الاسمي لخلايا LiFePO4 هو 3.2 فولت.مطلوب بطارية الليثيوم لتحقيق مصدر طاقة مستقر حتى في ظل الأحمال الثقيلة ، وهو أفضل بديل على الإطلاق لبطاريات AGM / حمض الرصاص / GEL.بالإضافة إلى ميزة الوزن الخفيف للغاية ، فإنه يوفر احتياطيات طاقة هائلة إضافية.

تتكون بطارية ليثيوم LiFePO4 بقوة 12.8 فولت من أربع خلايا متسلسلة وتتكون بطارية LiFePO4 25.6 فولت من ثماني خلايا متسلسلة.تتضمن حزم بطاريات BeLY LiFePO4 مكونين رئيسيين: خلايا مجمعة داخل بلاستيك ABS أو علبة فولاذية ونظام BMS داخلي (نظام إدارة البطارية) لحماية البطارية من سوء الاستخدام.

تقبل بطاريات الليثيوم BeLY LiFePO4 التوصيلات المتوازية والمتسلسلة.الاتصالات المتوازية لزيادة السعة والتفريغ الحالي.اتصالات السلسلة مخصصة لزيادة الجهد (يرجى الرجوع إلى البيانات الفنية) ويمكن توصيل بطاريات Bely في سلسلة تصل إلى 48 فولت.

1. تثبيت تطبيق BelyEnergy Bluetooth والاتصال (لإصدار Bluetooth)

الخطوة 1. قم بتثبيت تطبيق Bely "BeLYEnergy" عبر متجر Google play أو متجر Apple على هاتفك الذكي.أو بدلاً من ذلك ، امسح رمز الاستجابة السريعة أدناه ضوئيًا.

الخطوة الثانية: تأكد من تنشيط Bluetooth على هاتفك الذكي.افتح التطبيق على هاتفك الذكي.

الخطوة 3. سترى قائمة الآن باتصالات Bluetooth واحدة أو أكثر.اختر الطراز ومعرف Bluetooth الخاص بالبطارية وسيتم توصيلك بالبطارية.

• اعرض الشحن الحالي للبطارية ومدخل / خرج الطاقة الحالي الذي يوضح الوقت المتبقي حتى يتم شحن / تفريغ البطارية بالكامل.
• اعرض جهد الخلية الفردي للتحقق من صحة البطارية.
• اعرض درجة حرارة البطارية.
• تاريخ الشحن والتفريغ.
• معلومات حماية مختلفة خاصة بالبطارية.

• 1.3 نظام إدارة البطارية (BMS)

  يتم تثبيت نظام إدارة البطارية (BMS) في كل بطارية BeLY ، وهذا يضمن أن البطارية آمنة في حالة:

  - قطع شحن درجة الحرارة المنخفضة.

  - ارتفاع درجة الحرارة عند الشحن أو التفريغ.

  - حماية الشحن الزائد أو التفريغ.

  - حماية التيار الزائد والدائرة القصيرة.

  - توازن تلقائي لجهد خلية البطارية.

  1.4. تطبيق البطاريات

  بفضل السعة الكبيرة والوزن الخفيف نسبيًا والاستخدام الآمن ، تتمتع بطاريات الليثيوم Bely LiFePO4 بمجموعة متنوعة من التطبيقات.يمكن استخدامها للتطبيقات الثابتة أو المحمولة.إنها شائعة بشكل خاص ، على سبيل المثال لا الحصر ، للمنازل المتنقلة ، وعربات RV ، والمعسكرات والترفيه ، وأنظمة الطاقة الشمسية ، والقوارب ، والسونار ، وعربات الجولف ، والكراسي المتحركة ، والدراجات البخارية الكهربائية ، والدراجات الإلكترونية ، وإمدادات الطاقة في حالات الطوارئ ، ووحدات UPS وبطاريات المنزل.

  1.5 شحن البطارية

  استخدم شاحن بطارية ليثيوم CCCV مناسب.قم بشحن وتفريغ البطارية بالكامل ثم شحنها لأول مرة.

  1.6 الأداء / الكفاءة

  تتمتع بطارية Bely LiFePO4 بكفاءة شحن تصل إلى 96٪ ، مع كفاءة إخراج تصل إلى 99٪ من الاستفادة من كل سعتها المخزنة تقريبًا.

  1.8 المواصفات الفنية بطاريات سلسلة بلوتوث 12 فولت (=> 100 أمبير)

  نموذج	LFP-12V120AHBL		LFP-12V150AHBL		LFP-12V200AHBL		LFP-12V300AHBL
  الجهد الاسمي (V)	12.8		12.8		12.8		12.8
  السعة الاسمية (آه)	120		150		200		300
  الطاقة المقدرة (Wh)	1536		1920		2560		3840

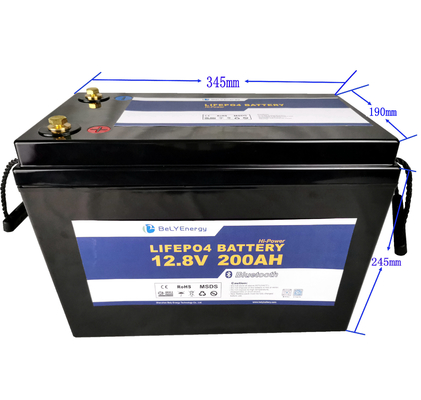

  الأبعاد (مم)	355 * 175 * 190 (ضجيج)		355 * 175 * 190 (ضجيج) 330 * 172 * 214		345 * 190 * 245 483 * 171 * 240		526 * 235 * 237 522 * 240 * 220
  تيار الشحن (A)	100		100		100		100
  يوصي المسؤول الحالي (أ)	≤60		≤75		≤ 100		≤ 100
  الأعلى.مستمر تيار التفريغ (A)	150		150		200		200
  دورة الحياة	3000 @ 25		3000 @ 25		3000 @ 25		3000 @ 25
  درجة حرارة العمل (℃)	20 ～ + 60		20 ～ + 60		20 ～ + 60		20 ～ + 60
  جهد قطع BMS (V)	10		10		10		10
  نطاق جهد نهاية الشحن (V)	14.2 ~ 14.6 (13.3 ~ 13.8 فلطية عائمة)
  نطاق الجهد التشغيلي (V)	10.5 ~ 13.5
  خاصية الشحن	CC السيرة الذاتية
  نظام إدارة البطارية	مدمج
  مراقبة البلوتوث	نعم، بالداخل؛التطبيق متاح لنظامي Android و Iphone
  المعاوقة الداخلية (mΩ)	≤20	≤20		≤20		≤20
  تصنيف حماية IP	IP65	IP65		IP65		IP65
  اتصالات متوازية	يوصي ماكس.4 بطاريات
  اتصالات تسلسلية	الأعلى.ما يصل إلى 4 بطاريات (48 فولت)
  تفريغ نطاق درجة الحرارة	-20 درجة مئوية ~ + 60 درجة مئوية
  نطاق درجة الحرارة المسؤول	0 ~ + 60 ℃
  تخزين نطاق درجة الحرارة أقل من شهر واحد	-20 ~ + 50 درجة
  تخزين نطاق درجة الحرارة > شهر واحد	-5 درجة مئوية ~ + 40 درجة مئوية

2. تركيب البطارية
2. 1 توصيلات البطارية

افحص البطارية بحثًا عن الأضرار قبل التثبيت.يجب عدم تركيب أو استخدام بطارية الليثيوم التالفة.

لزيادة أداء البطارية إلى أقصى حد وضمان التشغيل الآمن للبطارية ، يجب أن يكون المقطع العرضي للكابل مناسبًا لأقصى تيار مستمر وشد التوصيلات باستخدام قيمة عزم الدوران المناسبة (عزم دوران يبلغ حوالي 10-15 نانومتر).

قبل كل توصيل لعدة بطاريات ، تحقق في ورقة البيانات الفنية لمتغير البطارية ما إذا كان عدد البطاريات متصلة في سلسلة أو متوازية وعددها.

تركب البطارية باستخدام أحزمة أو مشابك خاصة.

تركب البطارية على رغوة مطاطية أو كتل مطاطية.

يجب أن يكون تثبيت البطارية قويًا ومناسبًا للتطبيق.

يجب عزل وصلة الكبل بحذاء كبل مناسب ، باللون الأحمر + والأسود لـ -.

سيتم شحن بطارية الليثيوم BeLY LiFePO4 مع اتصال Bluetooth في وضع السكون في حالة الشحن لفترة طويلة.لتنشيط البطارية ، يجب تطبيق جهد الشحن بواسطة وحدة التحكم بالشحن الداخلي (على سبيل المثال في السيارة) أو بواسطة شاحن خارجي.

يمكن تركيب بطاريات BeLY LiFePO4 بشكل عمودي أو على جوانبها.يرجى التأكد من أن البطارية مثبتة في حالة تركيبها في مركبة متحركة ، مثل عربة سكن متنقلة أو قارب.

1. 2 اتصال متوازي للبطاريات

إذا كان تطبيق معين يتطلب اتصالاً متوازيًا للبطاريات (إذا سمحت بذلك صحيفة البيانات الفنية) ، فقم بتوصيل البطاريات كما هو موضح في الشكل 1 لضمان التوزيع المتساوي للطاقة.

يتم زيادة سعة البطاريات (المصنفة في الأمفورات) عند توصيلها بالتوازي بواسطة مضاعفات البطاريات المتصلة (2x ، 3x ، 4x ، إلخ).تدعم بطاريات LiFePO4 بجهد 12 فولت و 24 فولت اتصالات متوازية تصل إلى 4 وحدات.ومع ذلك ، فإن التصنيفات الحالية (التفريغ والشحن) للبطاريات المتوازية تزداد بنسبة 75٪ فقط من البطاريات المتعددة المتصلة (1.5x ، 2.25x ، 3x ، إلخ.)

قبل التوصيل المتوازي ، اتبع التعليمات التالية:

- تأكد من أن جميع البطاريات مشحونة بالكامل ولها نفس الجهد

- استخدم فقط البطاريات ذات السعة نفسها

- الأفضل استخدام بطاريات جديدة

- استخدم فقط الكابلات القصيرة (نفس الطول) بين كل بطاريات متصلة لكمية التيار.

- تحتوي البطاريات على حماية إلكترونية ضد التيار الزائد وفتيل داخلي

1. 3Series اتصال البطاريات

تأكد من أن كل بطارية في نطاق 50 مللي فولت (0.05 فولت) من بعضها قبل وضعها في السلسلة.سيؤدي ذلك إلى تقليل فرصة عدم التوازن بين البطاريات.إذا كانت البطاريات الخاصة بك غير متوازنة ، وكان جهد أي بطارية> 50 مللي فولت (0.05 فولت) من بطارية أخرى في المجموعة ، فيجب عليك شحن كل بطارية على حدة لإعادة التوازن.تدعم بطاريات BeLY 12V LiFePO4 سلسلة توصيلات تصل إلى 4 وحدات وتدعم بطاريات LiFePO4 24 فولت سلسلة اتصالات تصل إلى وحدتين ، بحد أقصى 48 فولت.

1. 4 الصيانة

ليست هناك حاجة إلى صيانة دورية لبطارية الليثيوم BeLY LiFePO4.

افحص التوصيل بأقطاب البطارية بانتظام إذا كان البرغي مثبتًا بقوة.

قم بتنظيف أعمدة البطارية عند ملاحظة تآكل شديد.

1. 5 فصل البطارية

في حالة الاشتباه في تلف البطارية أو إذا لم تستخدم البطارية لفترة طويلة ، فيرجى فصلها كما هو موضح أدناه.

- افصل كابل التوصيل السالب من الطرف السالب لبطارية BeLY LiFePO4.إما أن تضع غطاءًا واقيًا على الطرف السالب أو قم بربط الطرف السالب بمادة مناسبة غير موصلة للكهرباء (مثل الشريط العازل) لحماية البطارية من الدوائر القصيرة.

- افصل كابل التوصيل الموجب من الطرف الموجب لبطارية BeLY LiFePO4.إما أن تضع غطاءًا واقيًا على الطرف الموجب أو قم بربط الطرف الموجب بمادة مناسبة غير موصلة للكهرباء (مثل الشريط العازل) لحماية البطارية من الدوائر القصيرة.
